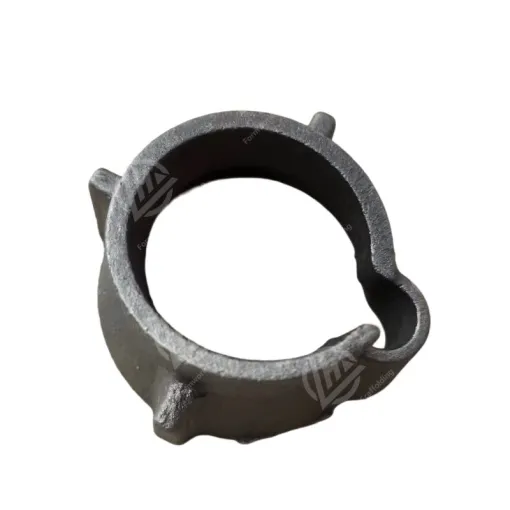

Copa Superior de Andamio

La Copa Superior de Andamio es un elemento clave de bloqueo del sistema de andamios Cuplock. Se utiliza en puntos nodales de los postes verticales para fijar de manera segura las cuchillas de travesaños y largueros, formando una conexión rígida sin necesidad de tornillos o herramientas. Diseñada para alto rendimiento de carga, instalación rápida y larga vida útil, nuestras copas superiores son ideales para uso tanto en construcción como industrial.

Especificaciones Clave de la Copa Superior de Andamio

Capacidad de Carga / Resistencia

La copa actúa como un punto de bloqueo en una estructura de andamio modular (ej. sistema "cuplock"). Aunque la copa no siempre se evalúa por separado, las especificaciones del sistema indican que los componentes verticales en sistemas cuplock tienen cargas como ≥ 20 kN por poste cuando se usan combinaciones correctas de tubos y componentes.

Cuando se instala correctamente (diámetro de tubo adecuado, grosor de pared correcto, diseño de soldadura/espiga apropiado, carga y arriostramiento adecuados), la copa superior transmitirá de manera confiable las cargas verticales y laterales diseñadas para el andamio.

Nota de seguridad: La sobre-extensión, soldaduras defectuosas, corrosión, incompatibilidad entre tubo y copa, o instalación incorrecta pueden reducir significativamente la capacidad; siempre inspeccione antes de usar.

Ciclo de Reutilización y Mantenimiento

Diseñada para uso repetido en sistemas de andamio: la copa superior es un componente duradero destinado a múltiples ciclos de montaje y desmontaje.

La vida útil depende del entorno (corrosivo, marino, industrial), manejo (golpes excesivos, desalineación), mantenimiento (limpieza, protección galvánica) y régimen de inspección.

Recomendaciones de mantenimiento:

• Inspeccione las soldaduras y el cuerpo fundido en busca de grietas, deformaciones o signos de fatiga.
• Verifique el acabado galvanizado; elimine el óxido superficial, repinte/galvanice si es necesario.
• Confirme que la copa aún ajuste perfectamente al diámetro del tubo y que las cuchillas o extremos de los largueros encajen correctamente.
• Almacene los componentes en un ambiente seco y protegido cuando no estén en uso; evite la exposición prolongada a salpicaduras de agua salada o químicos agresivos.

Características y Ventajas de la Copa Superior de Andamio

1. Acero forjado o fundido garantiza una resistencia excepcional al impacto y a la tracción.
2. Mecanismo de bloqueo rápido ahorra hasta un 40% de tiempo en comparación con abrazaderas tradicionales.
3. Recubrimiento HDG ≥ 60 µm ofrece > 5 años de vida útil en exteriores.
4. Mecanizado CNC garantiza un ajuste perfecto con estándares Cuplock y largueros.
5. Excelente durabilidad en múltiples ciclos de construcción.

Aplicaciones de la Copa Superior de Andamio

La Copa Superior de Andamio es esencial para garantizar la seguridad y rigidez del andamio en diversos sectores. Desempeña un papel clave en la formación de bloqueos en puntos nodales entre postes verticales y largueros horizontales, ayudando a distribuir cargas verticales y horizontales de manera uniforme.

1. Construcción de Edificios

Instalada en postes verticales para asegurar hasta cuatro cuchillas de larguero en ángulos de 90° simultáneamente. Esto crea uniones de marco rígido cruciales para la seguridad en altura y estabilidad lateral en:

• Torres de andamios en rascacielos (más de 30 metros): Las copas superiores permiten posicionamiento preciso de largueros cada 500 mm o 1,000 mm, soportando capacidades de carga vertical de 20–30 kN por junta.
• Andamios de acceso a fachadas para instalación de muros de vidrio o revestimientos, donde la estabilidad bajo cargas de viento > 0.5 kPa es crítica.
• Operaciones de albañilería y yeso: Permiten ajustar plataformas a múltiples alturas de trabajo con montaje/desmontaje rápido.

El bloqueo rápido sin tornillos reduce el tiempo de mano de obra hasta un 40%, y las copas superiores forjadas mantienen un ajuste firme incluso después de >30 ciclos de montaje.

2. Infraestructura y Soporte de Encofrado

Andamios para construcción de puentes: Las copas superiores soportan fuerzas laterales y cargas verticales durante el atado de varillas y vertido de concreto; pruebas de carga estática muestran una capacidad de carga axial segura >25 kN sin distorsión.

Torres de soporte para túneles y autopistas: Se usan en combinación con postes modulares y largueros resistentes para formar plataformas dentro de pozos y túneles inclinados, con copas inferiores y superiores alineadas con precisión para evitar inclinaciones.

Sistemas de soporte para encofrados de losas: Las copas superiores bloquean largueros horizontales que soportan gatos ajustables y vigas de encofrado, capaces de soportar cargas vivas de hasta 5 kN/m².

Las copas superiores permiten a los montadores configurar plataformas de soporte personalizadas que cumplan con tolerancias de ingeniería precisas manteniendo márgenes de seguridad.

3. Acceso para Mantenimiento Industrial

Plataformas de andamios para petróleo y gas: La exposición a químicos y temperaturas extremas (>100°C) requiere copas superiores con acabado galvanizado en caliente (≥60 µm) para resistencia a la corrosión > 500 horas en pruebas de niebla salina.

Andamios para calderas y espacios confinados: La copa superior forjada compacta permite configuraciones de andamio en espacios reducidos con espaciamiento nodal tan estrecho como 300 mm.

Salas de turbinas en plantas de energía: Requieren torres de andamios que puedan mantenerse estables bajo vibración y cargas dinámicas durante la revisión de equipos.

Las copas superiores deben mantener su fuerza de bloqueo bajo vibración y ciclos de carga. Nuestras copas forjadas han sido probadas para resistir fallas por cizallamiento de 90° hasta 15 kN sin grietas o deformación.
